UNIVERSITARIO: HUERTA AGUILAR ALBERTO.
PROFESOR: INGENIERO GUILLERMO CORDOVA MORALES.
ESPECIALIDAD: INGENIERIA EN SISTEMAS COMPUTACIONALES.
SEMESTRE: 4to.
Conectar correctamente el circuito requerido para comprobar el correcto funcionamiento de la o las compuertas lógicas en cada uno de los CI requeridos.
II.- INTRODUCCIÓN:
Las compuertas producen señales en binario 1 ó 0 cuando se satisfacen los requisitos de entrada lógica. Las diversas compuertas lógicas se encuentran comúnmente en sistemas de computadoras digitales. Cada compuerta tiene un símbolo gráfico diferente y su operación puede describirse por medio de una función algebraica. Las relaciones entrada - salida de las variables binarias para cada compuerta pueden representarse en forma tabular en una tabla de verdad.
III.- DESARROLLO DE LA PRÁCTICA:
· Para la compuerta AND (CI 7408)
Se colocaron dip swich de 8 entradas se energiza 1 y 2 de 5 a 9 volts de un lado. Y la del otro se aterriza a tierra.
Se colocaron una resistencia a cada terminal del medio de cada apagador una resistencia de 220 K.
Se coloco dos transistores, la base de el se coloca a la resistencia el conector se energiza con 5 volts de un transistor en otro se coloca al emisor del otro transistor, el emisor del transistor se coloca una resistencia de 220K a tierra y otra de 220 después se coloca un led a la resistencia de 220 K.
· Para la compuerta NAND (CI7400 )
Se colocaron dip swich de 8 entradas se energiza 1 y 2 de 5 a 9 volts de un lado. Y la del otro se aterriza a tierra.
Se colocaron una resistencia a cada terminal del medio de cada apagador una resistencia de 220 K.
Se coloco dos transistores, la base de el se coloca a la resistencia el conector se energiza con 5 volts de un transistor en otro se coloca al emisor del otro transistor, el emisor del transistor se coloca una resistencia de 220K a tierra y otra de 220 después se coloca un led a la resistencia de 220 K.
· Para la compuerta NOT(CI 7404)
Se colocaron dip swich de 8 entradas se energiza 1 y 2 de 5 a 9 volts de un lado. Y la del otro se aterriza a tierra.
Se colocaron una resistencia a cada terminal del medio de cada apagador una resistencia de 220 K.
Se coloco 1 transistores, la base de el se coloca a la resistencia el conector se energiza con 5 volts de un transistor en otro se coloca al emisor del otro transistor, el emisor del transistor se coloca una resistencia de 220K a tierra y otra de 220 después se coloca un led a la resistencia de 220 K.
Tabla de Verdad AND
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 0 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
Diagrama
Tabla de Verdad OR
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 1 |
Diagrama
Puerta (Compuerta) lógica NOT
| A (entrada) | F (salida) |
| 0 | 1 |
| 1 | 0 |
Diagrama
Tabla de verdad NAND
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 1 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
Diagrama
Tabla de Verdad NOR
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 0 |
Diagrama
Tabla de Verdad XOR
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 0 |
| 1 | 0 | 1 |
| 0 | 1 | 1 |
| 1 | 1 | 0 |
Diagrama
Tabla de Verdad XNOR
| A (entrada) | B (entrada) | F (salida) |
| 0 | 0 | 1 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
Diagrama
MATERIAL Y EQUIPO A UTILIZAR
Materiales del ensamble para prueba (AND)
- 1- 7408
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)
Materiales del ensamble para prueba (OR
- 1- 7432
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)
Materiales del ensamble para prueba (NOT)
- 1- 7404
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 2-resistencia 220k
- Fuente de voltaje de 5V (para alimentación y para switches)
Materiales del ensamble para prueba (NAND)
- 1- 7400
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)
Materiales del ensamble para prueba (NOR)
- 1- 7402
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)
Materiales del ensamble para prueba (XOR)
- 1- 7486
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)

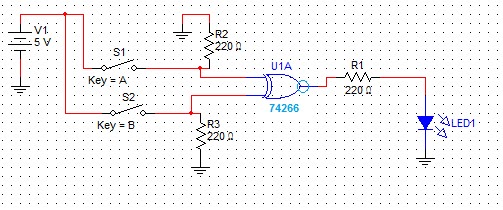

Materiales del ensamble para prueba (XNOR)
- 1- 74266
- 1- led
- 1-Dip switch de 2 o 4 interruptores
- 3-resistencia 220k
- Fuente de votaje de 5V (para alimentacion y para switches)
CUESTIONARIO. ¿Cuántas compuertas básicas conoce? R = La compuerta OR, AND, NOT/INVERSOR, NOR y la NAND. ¿Se pueden realizar combinaciones entre las compuertas? R = Si. ¿Para que la compuerta NOR todas las salidas se necesita? R = Que exista al menos un uno en una de las dos entradas o que ambas sean 1. solo canal de salida. 4. ¿Para que la compuerta AND la salida sea 1 que se necesita? R =Se necesita que todas las entradas sean 1. |
|
|
CONCLUSION.
Como vimos en lo anterior se explico y se expreso gráficamente el funcionamiento de las compuertas lógicas con ayuda de algunos materiales pero cabe resaltar que los circuitos integrados jugaron un papel muy importante y comprobamos que los circuitos integrados que utilizamos para la practica cumplen con los parámetros de voltaje que se da en la tabla de la introducción teórica al experimentar en que momento deja de dar uno lógico y pasa a ser cero.
VEAMOS EL VIDEO RELACIONADO.
